Блок-схема онлайн: как составить алгоритм и проверить его
Блок-схема — это схема алгоритма или процесса: действия показаны фигурами, а порядок перехода между ними — направленными связями. Она помогает увидеть, где начинается работа, какое условие меняет следующий шаг и чем заканчивается каждый путь. Онлайн-доска позволяет не только нарисовать блок-схему, но и обсудить её с человеком, который выполняет процесс.
Какие блоки нужны для простой схемы
Для первого алгоритма достаточно четырёх обозначений: начало и конец, действие, условие, ввод или вывод данных. Прямоугольник отвечает на вопрос «что сделать», ромб — «что проверить». Не превращайте каждый короткий комментарий в отдельный блок: пояснения можно оставить рядом.
В ромбе формулируйте проверяемый вопрос: «Все поля заполнены?», а не «Проверка». Подпишите выходы «да» и «нет», чтобы читатель не угадывал смысл по положению линии. Для нескольких исходов используйте понятные условия, которые не противоречат друг другу.
Как составить блок-схему до открытия редактора
Запишите обычными словами один процесс. Например: сотрудник получает заявку, проверяет сведения, возвращает неполную заявку на уточнение или передаёт полную в работу. В этой формулировке уже есть вход, действие, условие и два исхода.
Назовите границу: схема заканчивается передачей в работу, а не выполнением всей задачи. Если к ней добавлять согласование бюджета, найм исполнителя и квартальный отчёт, читатель потеряет первоначальный вопрос.
- Выберите один вход и результат: что произошло до начала и что должно быть известно в конце.
- Выпишите действия короткими глагольными фразами: «Получить заявку», «Проверить сведения».
- Отдельно отметьте вопросы, из-за которых процесс расходится на ветви.
- Пройдите обе ветви на конкретных примерах, включая неполные и ошибочные данные.
- Только после проверки переносите структуру в редактор.
Как нарисовать блок-схему из фигур
Создайте фигуры на доске Эсборд и соедините их коннекторами. Разместите основной путь слева направо или сверху вниз, а исключение вынесите в сторону. Оставьте место вокруг ромба, чтобы подписи исходов не накладывались друг на друга.

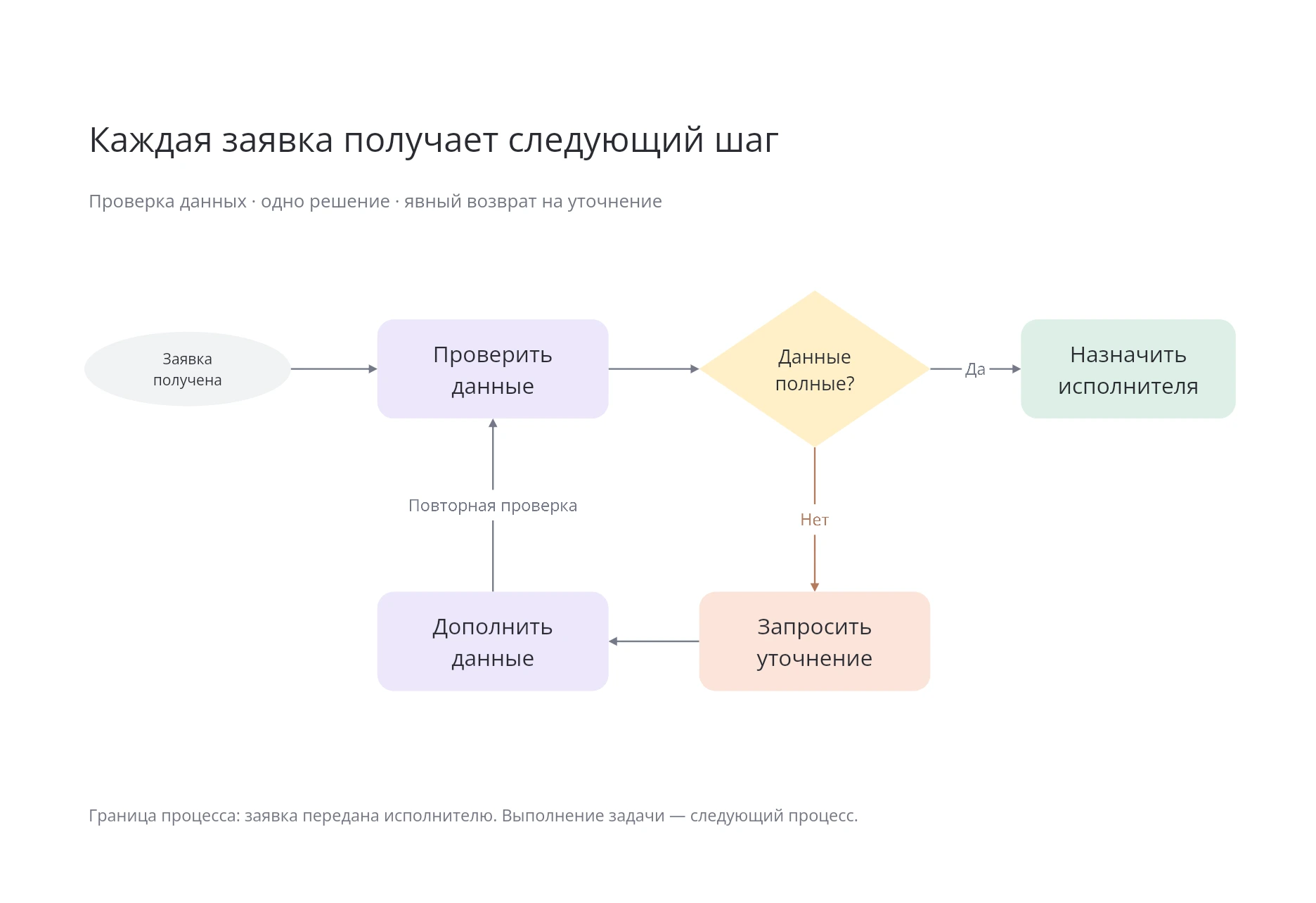

На примере ниже процесс собран из отдельных объектов. Их можно перемещать и переименовывать, добавлять новые связи и комментарии. Это подходящий вариант, когда схема будет меняться прямо во время обсуждения.
Открыть редактируемый пример на доске.
Как создать блок-схему по описанию через MCP
Подключите свой ИИ-ассистент к MCP-серверу Эсборд и дайте ему ссылку на доску. Модель не встроена в Эсборд: работу выполняет выбранный вами ассистент, у которого настроено MCP-подключение.

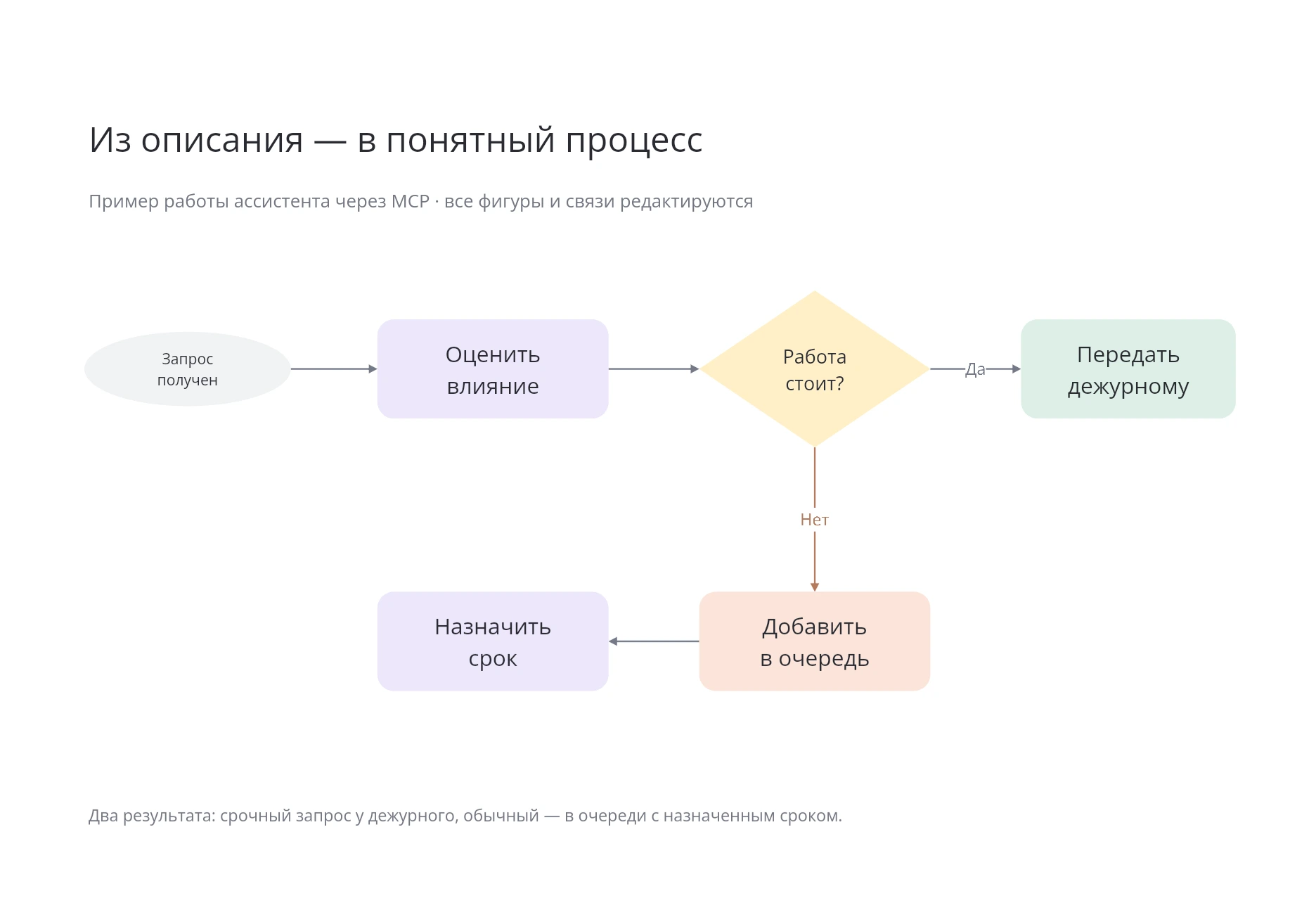

Хороший запрос содержит шаги и ограничения. Для второго примера: «Изобрази распределение обращений. Получили запрос — оцениваем влияние. Если работа заблокирована, передаём дежурному. Иначе добавляем обращение в очередь и назначаем срок. Подпиши оба выхода условия. Используй нативные фигуры и связи, не добавляй оплату и согласование».
Попросите нативные фигуры и коннекторы, если собираетесь свободно редактировать структуру на доске. Другой способ — диаграмма по Mermaid-подобному описанию: её компоновку выполняет движок, а структуру меняют через исходное описание. Эти варианты отличаются способом редактирования.
Открыть редактируемый пример на доске.
Как сделать схему понятной с первого просмотра
Прочитайте подписи без линий: понятно ли, что делает каждый блок? Затем проследите линии без обсуждения с автором. Если из условия выходят две неподписанные стрелки или одна ветвь никуда не ведёт, схема ещё не готова.
Проверьте, что исключение не потеряно. В примере неполная заявка должна вернуться на уточнение, а не исчезнуть. Решите, показываете ли вы повторную проверку в этой схеме или сознательно выносите её в следующий процесс. Не оставляйте это неявным.
Используйте цвет умеренно: один акцент для условия и другой для исключения достаточны. На телефоне должна быть доступна крупная версия изображения; мелкий текст внутри десятков блоков не станет понятнее от красивой палитры.
Что проверить перед передачей команде
Попросите человека, не рисовавшего схему, пройти по ней обычную заявку и заявку с ошибкой. Зафиксируйте спорные места комментариями. После согласования подпишите версию и границы: что включено, а что намеренно осталось за пределами.
Для схемы через MCP учитывайте лимиты тарифа: на Начальном — 1000 вызовов в сутки, на Безлимитном ограничение количества вызовов снято. Другие условия проверьте в тарифах перед работой. Подписка на ИИ-сервис оплачивается отдельно; один запрос в чат может вызвать несколько обращений к MCP.
Если нужно показать сообщения между сервисами или состояния объекта, переходите к единому руководству по UML. Для общего подхода к постановке задачи ассистенту есть разбор схем по текстовому описанию. Это разные задачи: блок-схема описывает порядок действий, а UML помогает выбрать точный взгляд на систему.
